Kuidas saab elektroonilise võlliga rotatsioonsügavtrüki masin parandada printimise täpsust ja paindlikku pakkimise tõhusust

Roheline OhmarendabElektroonilise võlliga rotatsioonsügavtrükktootjatele, kes soovivad painduvatele pakkematerjalidele täpset mitmevärvilist printimist. Servojuhtimise, koordineeritud pingehalduse ja täpse värviregistreerimisega toetab see seade ühtlast prindikvaliteeti ja tõhusat rullist rullile tootmist.

Elektrooniline võlliga rotatsioonsügavtrükimasin on loodud täpse, korratava mitmevärvilise printimise tagamiseks plastkiledele, paberile ja muudele ühilduvatele rullmaterjalidele. Koordineerides ajamisüsteeme elektrooniliselt, selle asemel, et toetuda ainult traditsioonilistele mehaanilistele võlliühendustele, aitab see operaatoritel kogu printimisprotsessi vältel hallata veebi liikumist ja värvide registreerimist. See artikkel selgitab, kuidas tehnoloogia töötab, selle põhikomponente, ühilduvaid substraate, põhispetsifikatsioone ja praktilisi kaalutlusi seadmete valikul. Samuti uuritakse, kuidas Green Ohmi masinakonfiguratsioon saab toetada paindlike pakendite tootmist ja mida ostjad peaksid enne uude trükiliini investeerimist hindama.

Sisukord

1. Mis on elektroonilise võlliga rotatsioonsügavtrükimasin?
2. Kuidas elektroonilise võlli tehnoloogia töötab?
3. Millised funktsioonid mõjutavad printimisjõudlust?
4. Milliseid materjale saab masin printida?
5. Millised on peamised tehnilised andmed?
6. Kus seda trükiseadet kasutatakse?
7. Kuidas peaksid ostjad valima õige masina?
8. Kuidas saavad operaatorid järjepidevat jõudlust säilitada?
9. Korduma kippuvad küsimused
10. Järeldus

1. Mis on elektroonilise võlliga rotatsioonsügavtrükimasin?

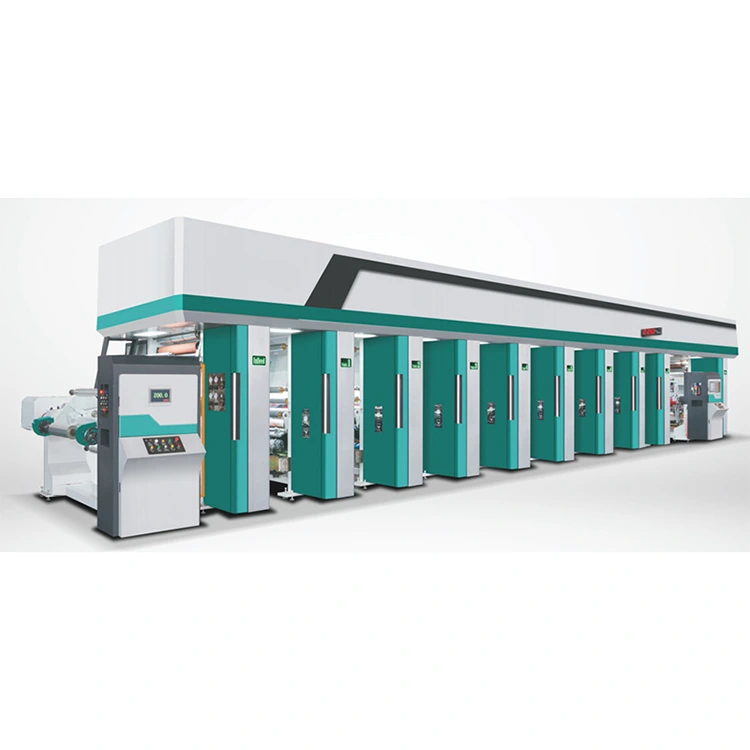

Elektroonilise võlliga rotatsioonsügavtrükimasin on tööstuslik trükisüsteem, mis kasutab mitme trükiseadme liikumise juhtimiseks elektrooniliselt koordineeritud ajameid. See ühendab väljakujunenud sügavtrükiprotsessi kaasaegsete servo- ja automatiseerimistehnoloogiatega, et toetada täpset mitmevärvilist printimist pidevatele materjalirullidele.

Tavalise sügavtrüki puhul kannavad graveeritud silindrid tinti substraadile, kui see läbib järjestikuseid trükijaamu. Iga silinder tähistab konkreetset värvi või pildi osa. Täpne sünkroonimine nende jaamade vahel on oluline, sest isegi väike kõrvalekalle veebi liikumises võib põhjustada nähtavat värvide nihket.

Elektrooniline võlli juhtimine koordineerib vastavaid veotelgesid juhtsüsteemi kaudu, aidates säilitada nende nõutavat kiirust ja asendisuhteid. See lähenemisviis võib olenevalt masina konfiguratsioonist sünkroonimist ja reguleerimist mehaaniliselt ühendatud paigutustega võrreldes lihtsustada.

Roheline Ohm pakub elektroonilist võll-sügavtrükkimise lahendust, mis on mõeldud mitmevärviliseks printimiseks plastkiledele, paberile ja muudele ühilduvatele rullmaterjalidele. Selle konfiguratsioon ühendab servopõhise printimise, arvutipõhise registreerimise ja pingekontrolli, et rahuldada paindlike pakendite tootmise praktilisi nõudmisi.

2. Kuidas elektroonikavõlli tehnoloogia töötab?

Trükkimisprotsess algab siis, kui lahtikerimisseade söödab masinasse substraadirulli. Veeb liigub läbi trükijaamade, kus graveeritud silindrid kannavad tinti materjalile. Pärast iga trükkimisetappi läbib substraat kuivatussektsiooni, enne kui liigub järgmisse jaama või tagasikerimisseadmesse.

Elektrooniline koordineerimine toetab seda protsessi, sünkroniseerides materjali liigutamise ja trükisilindrite töötamise eest vastutavad ajamid. Programmeeritav loogikakontroller (PLC), servoajamiga pingejuhtimine ja registreerimise seadistused töötavad koos, et aidata säilitada stabiilseid tootmistingimusi.

1. Vabanemine:Rull paigaldatakse ja substraat juhitakse kontrollitud pinge all masinasse.
2. Veebijuhised:Materjal järgib ettenähtud rada läbi trükiliini, aidates säilitada ühtlast positsioneerimist.
3. Tindi ülekanne:Graveeritud trükisilindrid kannavad substraadile vajalikud tindimustrid.
4. Värvi registreerimine:Registreerimise juhtnupud koordineerivad järjestikuste värvijälgede asukohti.
5. Kuivatamine:Kuivatussüsteem eemaldab olenevalt tindisüsteemist ja töötingimustest vajaliku koguse lahustit või niiskust.
6. Tagasikerimine:Trükitud materjal kogutakse rulli järgnevaks kontrollimiseks, lamineerimiseks, lõikamiseks või teisendamiseks.

Tegelik prindikvaliteet sõltub enamast kui ainult elektroonilisest sünkroonimisest. Silindri seisund, substraadi omadused, tindi koostis, kuivamistingimused, masina seadistamine ja operaatori protseduurid mõjutavad lõpptulemust.

3. Millised funktsioonid mõjutavad printimisjõudlust?

Servopõhise printimise juhtimine

Servoajamid võimaldavad trükitelgede koordineeritud juhtimist ning toetavad täpset kiiruse ja asukoha juhtimist. Kui need on õigesti konfigureeritud, võivad need aidata vähendada registreerimishälbeid ja muuta seadistuste reguleerimised mitmevärvilise tootmise ajal paremini hallatavaks.

Suletud ahela pinge juhtimine

Painduvad kiled ja õhuke paber võivad venitada, kortsuda või nihkuda, kui võrgu pinge on ebastabiilne. Green Ohmi kirjeldatud konfiguratsioonis kasutatakse materjali käitlemise koordineerimiseks kolme mootoriga suletud ahelaga pingejuhtimist. Sobivad pingesätted on olulised, et vähendada võrgu liikumist ja säilitada ühtsed printimismõõtmed.

Arvutipõhine värvide registreerimine

Horisontaalsed ja vertikaalsed registreerimise reguleerimised aitavad joondada üksikuid värvijälgi. Eelregistreerimise funktsioonid võivad toetada ka seadistamist enne täieliku tootmise algust. Need võimalused on eriti kasulikud üksikasjaliku graafika, peene teksti ja pakendikujunduse jaoks, mis nõuavad täpset värvide ja värvide joondamist.

Tindivaru ja Doctor Blade koost

Tindiülekanderull annab tinti trükkimise protsessi, samal ajal kui kahveltera eemaldab silindri pinnalt liigse tindi. Green Ohm kirjeldab sõltumatult juhitavat kahvlite paigutust, mis on loodud hõlbustama reguleerimist ja tera vahetamist. Tera õige seisukord ja tindihaldus aitavad kaasa puhta pildi taasesitamisele.

Integreeritud kuivatus- ja ohutuskontrollid

Kuivatussüsteem kasutab tindi kuivatamise toetamiseks kontrollitud õhuvoolu ja temperatuuri juhtimist. Puuteekraani jälgimise ja rikete diagnoosimise funktsioonid võivad aidata operaatoritel jälgida töötingimusi ja tuvastada probleeme. Sobiv ventilatsioon, lahustite käitlemine ja masina ohutusmeetmed on lahustipõhiste tintidega printimisel olulised.

• Elektrooniliselt koordineeritud trükiajamid.
• Suletud ahelaga pingehaldus veebi stabiilsuse tagamiseks.
• Horisontaalsed ja vertikaalsed värviregistreerimise reguleerimised.
• Tindiülekande- ja kahvelterasüsteemid, mis on loodud kontrollitud tindi pealekandmiseks.
• Kuivatamise, jälgimise ja masina rikete diagnoosimise funktsioonid.

4. Milliseid materjale saab masin printida?

Substraadi ühilduvus on rotatsioonsügavtrüki masina valimisel võtmetegur. Erinevatel materjalidel on erinevad tõmbeomadused, pinnaomadused, paksused ja tindi adhesiooninõuded. Usaldusväärsete tulemuste saamiseks on vajalik substraadi, silindrigraveeringu, tindi ja kuivamistingimuste õige kombinatsioon.

Roheline Ohm loetleb oma elektroonilise võlli konfiguratsiooni jaoks järgmised materjalivahemikud:

Need vahemikud on tootja loetletud materjaliparameetrid, mitte garantii, et kõik klassid võivad töötada ühesugustes tingimustes. Ostjad peaksid enne tellimist kinnitama kavandatud substraadi, tindisüsteemi, paksuse ja tootmisnõuded.

5. Millised on peamised tehnilised andmed?

Järgmises tabelis on kokku võetud Green Ohmi YG-8 seeria elektroonilise võlliga sügavtrükimasinad avaldatud peamised spetsifikatsioonid. Väärtused tuleb enne ostmist kinnitada kehtiva hinnapakkumise ja lõpliku tehnilise lepinguga.

*Tootja avaldatud spetsifikatsioonis kasutatakse maksimaalsete mehaaniliste ja printimiskiiruste jaoks ühikut mm/min. Ülaltoodud väärtused on väljendatud ühikutes m/min ainult loetletud arvude esialgse tõlgendusena. Enne nende arvude kasutamist tootmise planeerimisel kinnitage õiged ühikud ja töökiirused otse Green Ohmiga.

850 mm mudel võib sobida kitsamatele veebinõuetele, samas kui 1050 mm ja 1250 mm mudelid pakuvad laiemat alusmahtu. Sobiv mudel sõltub valmispakendi mõõtmetest, materjalikasutusest, printimispaigutusest, silindri spetsifikatsioonidest ja kavandatud väljundist, mitte ainult võrgu laiusest.

6. Kus seda trükiseadet kasutatakse?

Elektrooniline võll-sügavtrükk on oluline tootjatele, kes vajavad pikkade tootmisperioodide jooksul korratavat graafikat. Selle sobivus sõltub pakendi kujundusest, nõutavast prindikvaliteedist, substraadist, tindisüsteemist ja järgnevast teisendusprotsessist.

Paindlik toidupakend

Suupistekottide, maiustuste ümbriste, kuivtoidupakendite ja muude painduvate pakendite jaoks kasutatavad trükitud kiled nõuavad sageli ühtlast värvide taasesitamist ja selget graafikat. Valmis pakendistruktuur peab vastama ka kehtivatele toiduga kokkupuute ja pakendamise nõuetele.

Tarbekaupade pakendamine

Pesuvahendi täitepakendid, isikliku hügieeni pakendid ja majapidamistoodete kotid võivad kaubamärgi, tooteteabe ja kasutusjuhiste edastamiseks kasutada mitmevärvilisi prinditud kilesid.

Paberipõhine pakend

Kui paberi klass ja tindisüsteem ühilduvad, võib sügavtrükk toetada dekoratiivseid kujundusi, korduvaid mustreid ja trükitud pakkematerjale, mis vajavad ühtlast kujutise taasesitamist.

Tööstuslikud paindlikud materjalid

Mõned tööstuslikud pakendirakendused kasutavad identifitseerimiseks, tooteteabe või visuaalse eristamiseks trükitud kilesid. Ostjad peaksid enne printimisprotsessi valimist hindama kemikaalikindlust, substraadi jõudlust ja lõppkasutuse nõudeid.

Pakendite puhul, mida hiljem lamineeritakse, lõigatakse või tehakse kott, tuleks prindikvaliteeti hinnata koos kogu konverteerimisliini jõudlusega.

7. Kuidas peaksid ostjad valima õige masina?

Trükimasina valimine hõlmab enamat kui maksimaalse kiiruse või ostuhinna võrdlemist. Tootmismeeskonnad peaksid sobitama seadmed oma tegeliku töö, eeldatava kasutuse, töökeskkonna ja hooldusvõimalustega.

1. Kinnitage substraadi vahemik.Tehke kindlaks kile tüübid, paksused, paberiklassid, pinnatöötlused ja kõik tulevikus oodatavad materjalimuudatused.
2. Määrake vajalik veebilaius.Arvutage kasutatavate pakendipaigutuste jaoks kasutatav prindilaius, servade veerised ja materjalikasutus.
3. Täpsustage värv ja registreerimisnõuded.Kinnitage värvide arv, pildi keerukus, registreerimise tolerants ja kontrollimeetod.
4. Hinda realistlikku tootmiskiirust.Küsige oma substraadi, tindi, silindri korduse ja kuivamistingimustega eeldatavat töökiirust, selle asemel, et tugineda ainult maksimaalsele mehaanilisele kiirusele.
5. Kontrollige juhtimissüsteemi.Selgitage servo konfiguratsiooni, registreerimise reguleerimist, pinge kontrolli käitumist, operaatoriliidest, häireid ja tõrkeotsingu tuge.
6. Kontrollige kommunaalteenuseid ja paigaldusvajadusi.Hinnake elektrivõimsust, ventilatsiooni, kuivatusenergiat, põrandapinda, väljalaskenõudeid ja kehtivaid ohutusnõudeid.
7. Planeerige teenindus ja koolitus.Kinnitage paigaldusabi, operaatori väljaõpe, varuosad, ennetav hooldus ja müügijärgse reageerimise kord.

Enne tellimuse esitamist küsige üksikasjalikku tehnilist pakkumist ja võimalusel korraldage näidisproov, kasutades esinduslikke materjale ja kunstiteoseid. See aitab kontrollida, kas pakutud konfiguratsioon on tegeliku tootmiskeskkonna jaoks sobiv.

8. Kuidas saavad operaatorid järjepidevat jõudlust säilitada?

Rutiinne hooldus aitab vähendada planeerimata seisakuid ja kaitseb prindi ühtlust. Praktiline hooldusprogramm peaks järgima tootja kasutusjuhendit ja võtma arvesse tootmise intensiivsust, tindikeemiat, substraadi tüüpi ja keskkonnatingimusi.

• Kontrollige trükisilindreid:Kontrollige kahjustusi, saastumist, kulumist ja probleeme, mis võivad pildiedastust mõjutada.
• Hooldage arsti labasid:Kontrollige lõiketerade servi, kinnitust, kokkupuutetingimusi ja vahetusintervalle.
• Kontrollige pinge sätteid:Materjali või töö spetsifikatsioonide muutmisel vaadake üle kerimise, jaamadevahelise ja tagasikerimise pinge.
• Jälgige registreerimist:Kontrollige joondamist käivitamise ajal, pärast materjalivahetust ja kogu tootmise ajal.
• Puhastage tindi käitlemise komponendid:Järgige tindi ringluse, jääkide eemaldamise ja lahustite käitlemise heakskiidetud protseduure.
• Kontrollige kuivatussüsteemi:Jälgige õhuvoolu, temperatuuri regulaatoreid, ventilatsiooni ja turvablokeeringuid.
• Kontrollige ajamid ja juhtseadiseid:Järgige servosüsteemide, andurite, PLC komponentide ja elektriühenduste soovitatavat kontrolligraafikut.
• Salvestage tööandmed:Pideva täiustamise toetamiseks dokumenteerige korduvad defektid, seisakud, raiskamine ja kohandused.

Lahustipõhiste tintide kasutamisel peavad kasutajad järgima masina tootja juhiseid ning kehtivaid tule-, ventilatsiooni-, heitgaasi- ja tööohutusnõudeid. Hooldust tohivad teha ainult asjakohase väljaõppega töötajad, kelle seadmed on ohutus seisukorras.

9. Korduma kippuvad küsimused

Q1: Mis on elektroonilise võlliga rotatsioonsügavtrüki masina peamine eelis?

Selle peamine eelis on elektrooniliselt koordineeritud ajami juhtimine, mis toetab sünkroniseeritud printimisüksusi ja täpset värvi registreerimist. Koos sobiva pingejuhtimise ja õige seadistusega võib see aidata parandada järjepidevust ja lihtsustada mitmevärvilise rullilt rulli tootmise reguleerimist.

Q2: Millised materjalid sobivad Green Ohmi masinaga?

Loetletud materjalide hulka kuuluvad PET, nailon, PE, OPP, BOPP, CPP, PVC, tsellofaan ja paber, mis jääb kindlaksmääratud paksuse või ruutmeetri vahemikku. Tegelik ühilduvus sõltub materjali kvaliteedist, tindisüsteemist, pinnatöötlusest ja masina konfiguratsioonist. Enne ostmist kinnitage oma kavandatud substraadi nõuded.

Q3: Mis on YG-8 seeria maksimaalne printimiskiirus?

Tootelehel on maksimaalne mehaaniline kiirus 420 ja maksimaalne printimiskiirus 400, kuid avaldatud ühik ei vasta tüüpilisele tööstuslikule reakiirusele. Ostjad peaksid saama kirjaliku kinnituse Green Ohmilt õigete ühikute, nimitingimuste ja eeldatava tootmiskiiruse kohta.

K4: Kuidas valida YG-8-850, YG-8-1050 ja YG-8-1250 vahel?

Peamine loetletud erinevus on võrgu maksimaalne laius: vastavalt 850 mm, 1050 mm ja 1250 mm. Valige mudel pakendi mõõtmete, töö paigutuse, substraadi kasutamise ja tootmisplaanide järgi. Kontrollige ka põrandapinna nõudeid, toiteallikat ja paigaldustingimusi.

K5: Mida peaksin enne pakkumise küsimist ette valmistama?

Valmistage ette substraadi tüüp ja paksus, võrgu laius, trükivärvide arv, kunstiteos või näidis, silindri kordusnõuded, sihtväljund, tindisüsteem ja eeldatavad järgnevad protsessid. Need üksikasjad aitavad tootjal hinnata vajalikku konfiguratsiooni ja tuvastada tehnilisi küsimusi enne pakkumise vormistamist.

10. Järeldus

Elektrooniline võlliga rotatsioonsügavtrükimasin võib olla väärtuslik investeering paindlike pakendite tootjatele, kes nõuavad koordineeritud mitmevärvilist printimist, kontrollitud võrgupinget ja korratavat registreerimist. Parimad tulemused saadakse masina konfiguratsiooni sobitamisest substraadi, kunstiteose, tindisüsteemi, kuivatusnõuete ja tegelike tootmiseesmärkidega. Green Ohmi YG-8 seeria pakub kolme loetletud veebilaiuse valikut koos servopõhise printimise juhtimise, arvutipõhise registreerimise ja integreeritud materjalikäitlusfunktsioonidega. Enne lõpliku otsuse tegemist kinnitage tootjaga tehnilised andmed, tootmiskiiruse ühikud, näidiste printimise tulemused, paigaldusnõuded ja müügijärgne tugi. Substraadinõuete arutamiseks, saadaolevate konfiguratsioonide võrdlemiseks või kohandatud hinnapakkumise küsimiseks,võtke meiega ühendustRoheline Ohm Electronic Shaft Rotosügavtrükimasina tootelehe kaudu.
